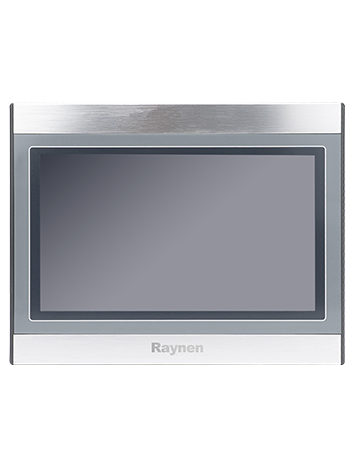

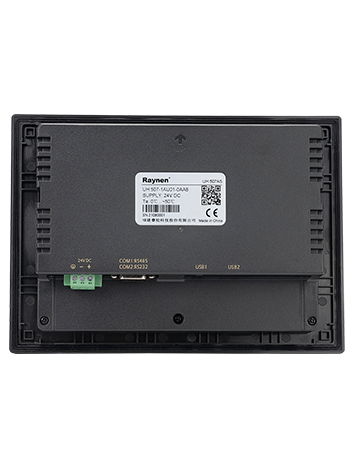

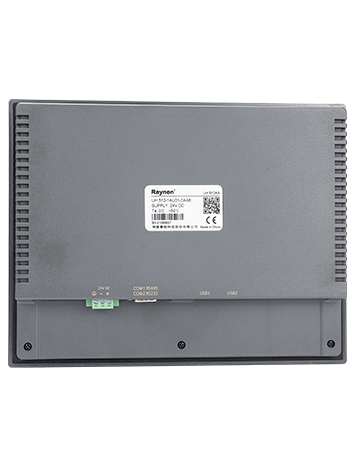

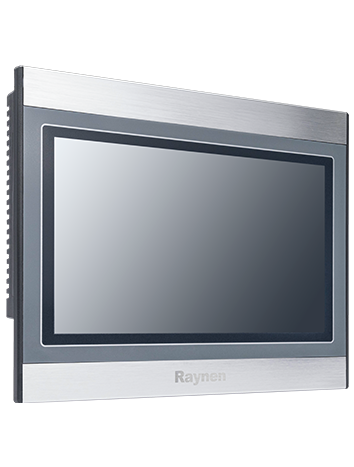

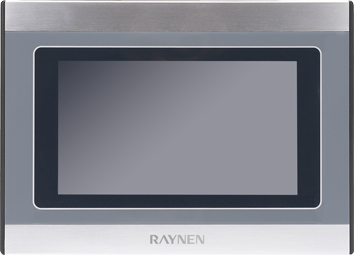

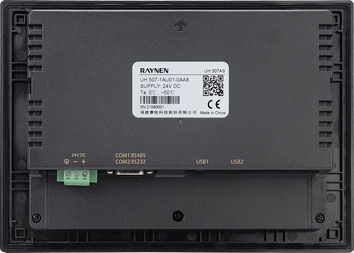

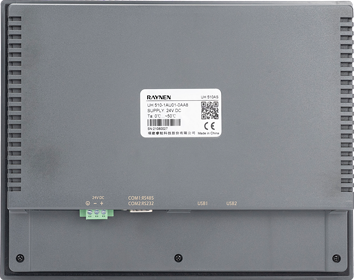

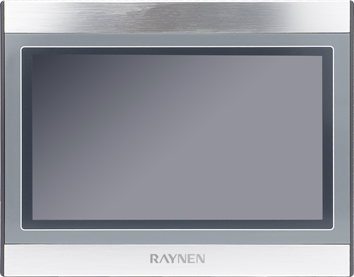

UH500A系列人机界面包含以太网和不带以太网的类型，搭配自主研发的功能丰富的组态软件Unigace，为客户提供更好的视觉效果和体验。
| 型号 | 液晶屏 | 分辨率 | USB Host | USB Slave | 串行接口 | 以太网 | 外形尺寸 | 样本下载 |
|---|---|---|---|---|---|---|---|---|
| UH 507S | 7"TFT | 800×480 | USB2.0×1 Type A（USB1） 支持U盘更新固件、组态和存储数据 | USB2.0×1 Type B（USB2） 支持程序上传下载 | COM1：RS485 COM2：RS232 | 不支持 | 230×166×39mm | 下载 |
| UH 507AE | 7"TFT | 800×480 | USB2.0×1 Type A（USB1） 支持U盘更新固件、组态和存储数据 | USB2.0×1 Type B（USB2） 支持程序上传下载 | COM1：RS485 COM2：RS232 | 10M/100 M自适应 | 230×166×39mm | |
| UH 510AS | 10"TFT | 1024×600 | USB2.0×1 Type A（USB1） 支持U盘更新固件、组态和存储数据 | USB2.0×1 Type B（USB2） 支持程序上传下载 | COM1：RS485 COM2：RS232 | 不支持 | 272×212×39mm | |
| UH 510AE | 10"TFT | 1024×600 | USB2.0×1 Type A（USB1） 支持U盘更新固件、组态和存储数据 | USB2.0×1 Type B（USB2） 支持程序上传下载 | COM1：RS485 COM2：RS232 | 10M/100 M自适应 | 272×212×39mm |
■ 性能规格：
| 项目 | 性能规格 | |||
|---|---|---|---|---|
| 产品型号 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 液晶屏 | 7″ TFT | 10″ TFT | ||
| 显示色彩 | 24 色 | |||
| 分辨率 | 800 × 480 | 1024 × 600 | ||
| 背光类型 | LED | |||
| 显示亮度 | 350cd/m² | |||
| 液晶寿命 | 30,000 小时 | |||
| 触控类型 | 4 线电阻式 | |||
| 处理器 | A8，600MHz | |||
| 存储 | 256MB FLASH+128MB DDR3 | |||
| USB Host | USB2.0 x 1，Type A(USB1)，支持U 盘更新固件、组态和存储数据 | |||
| USB Slave | USB2.0 x 1，Type B(USB2)，支持程序上传下载 | |||
| 串行接口 | COM1:RS485 COM2:RS232 | |||
| 以太网 | 不支持 | 10M/100M 自适应 | 不支持 | 10M/100M 自适应 |
| DB9 | 公头 | |||
■ 电气规格：
| 项 目 | 电气规格 | |||
|---|---|---|---|---|
| 产品型号 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 额定功率 | 7.2W | |||
| 供电电源 | 24V DC | |||
| 输入范围 | 20.4 ~ 28.8V DC | |||
| 允许失电 | 10ms | |||
| 绝缘电阻 | 超过50MΩ@500V DC | |||
| 耐压性能 | 500V AC 1 分钟 | |||
■ 产品认证：
| 项 目 | 产品认证 | |||
|---|---|---|---|---|
| 产品型号 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 前面板防护等级 | 符合IP65 认证(4208-93) | |||
| CE 认证 | 符合CE 认证(EN61000-6-2:2005/EN61000-6-4:2007) | |||
