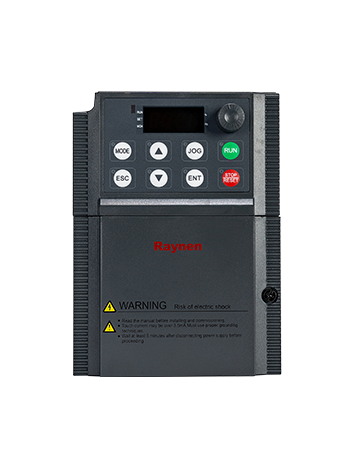

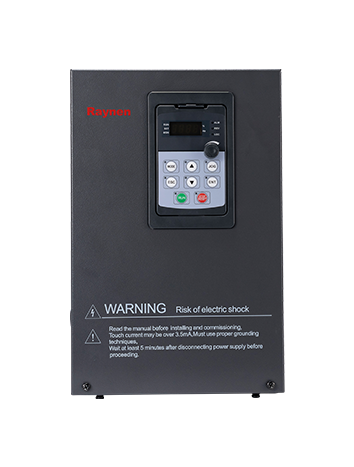

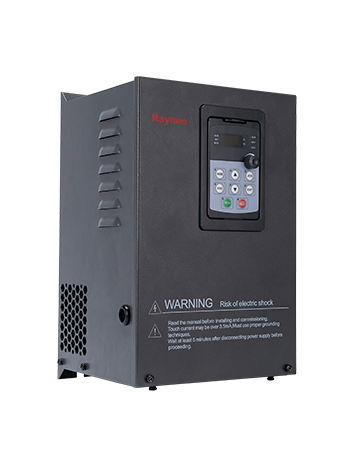

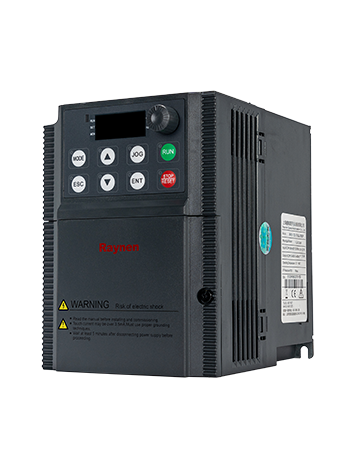

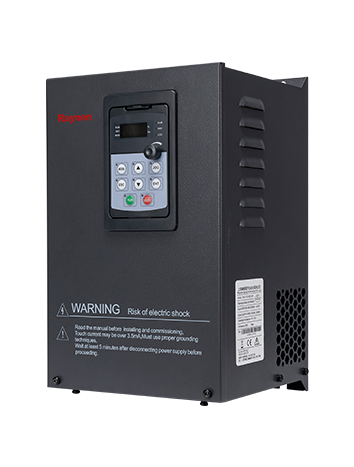

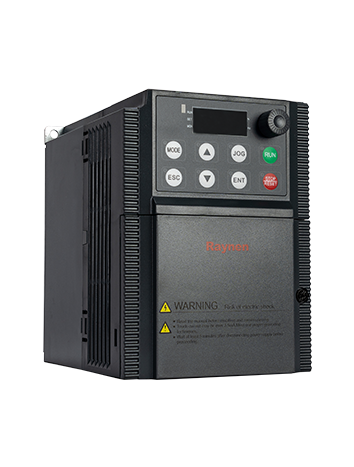

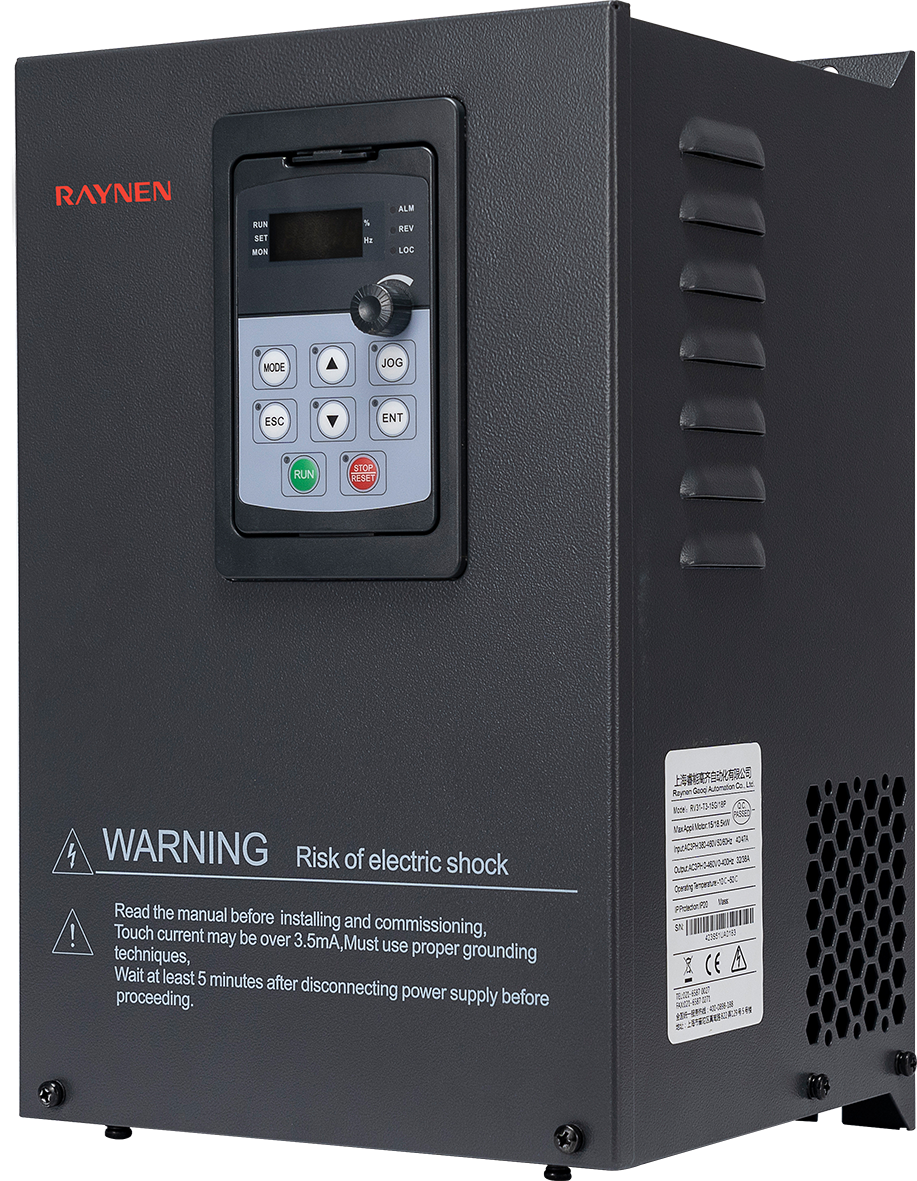

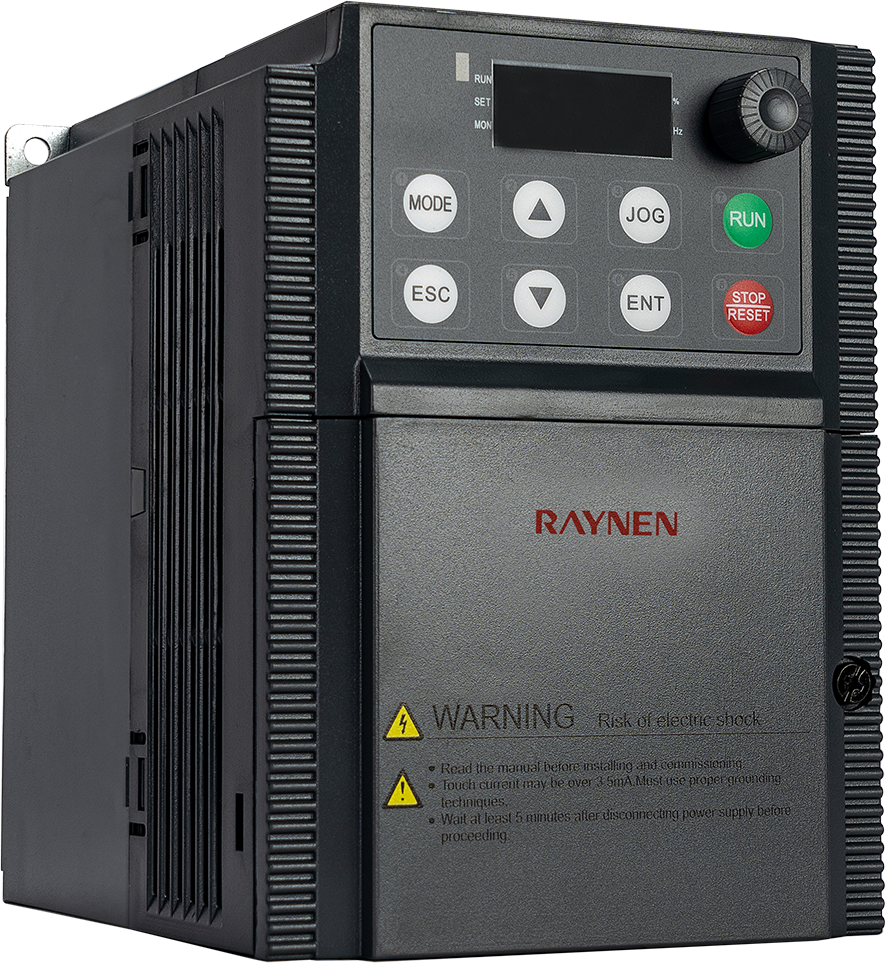

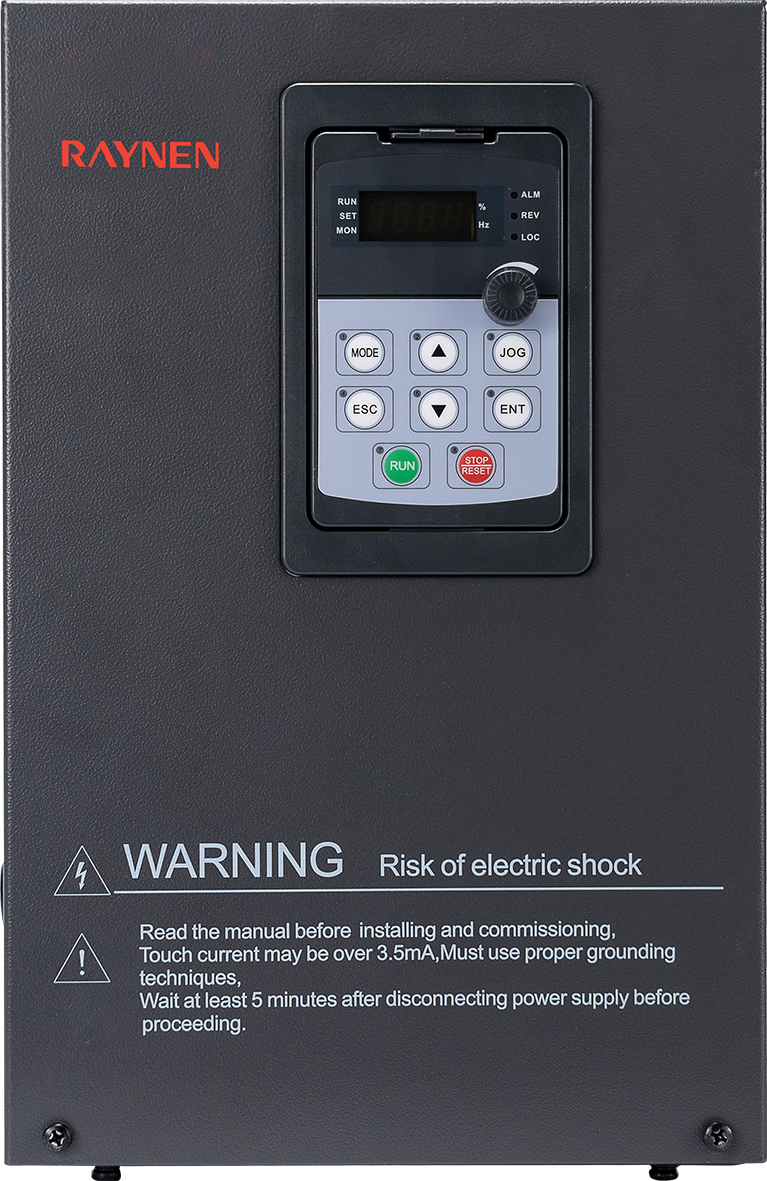

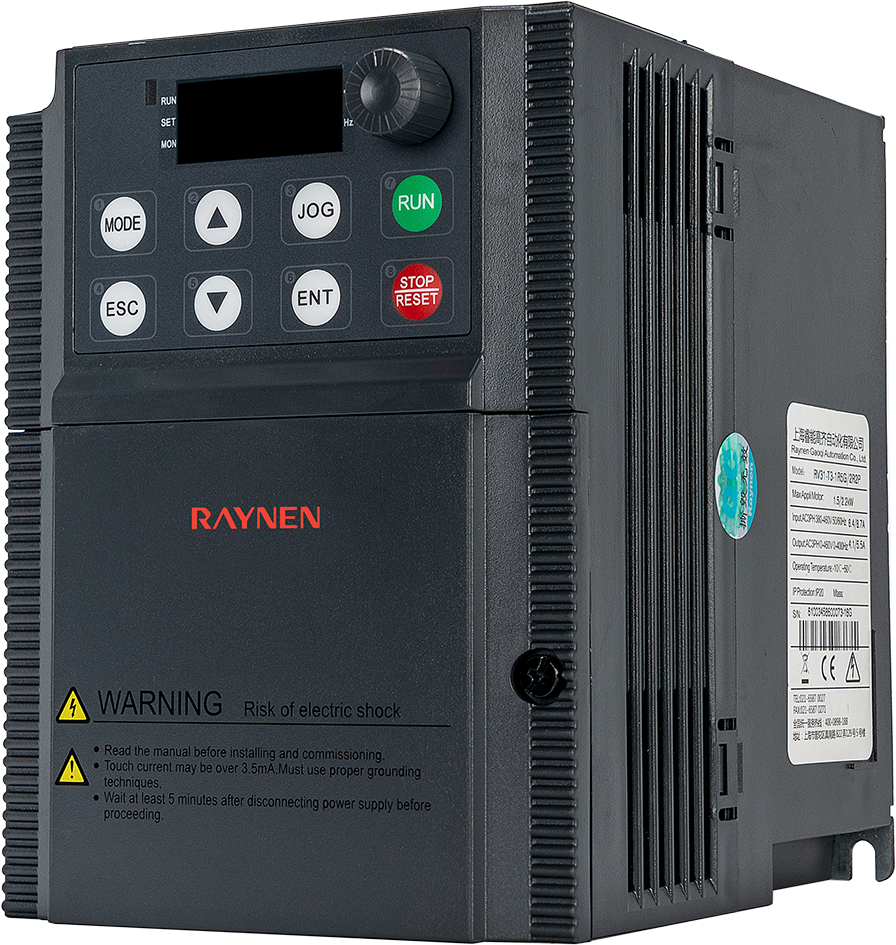

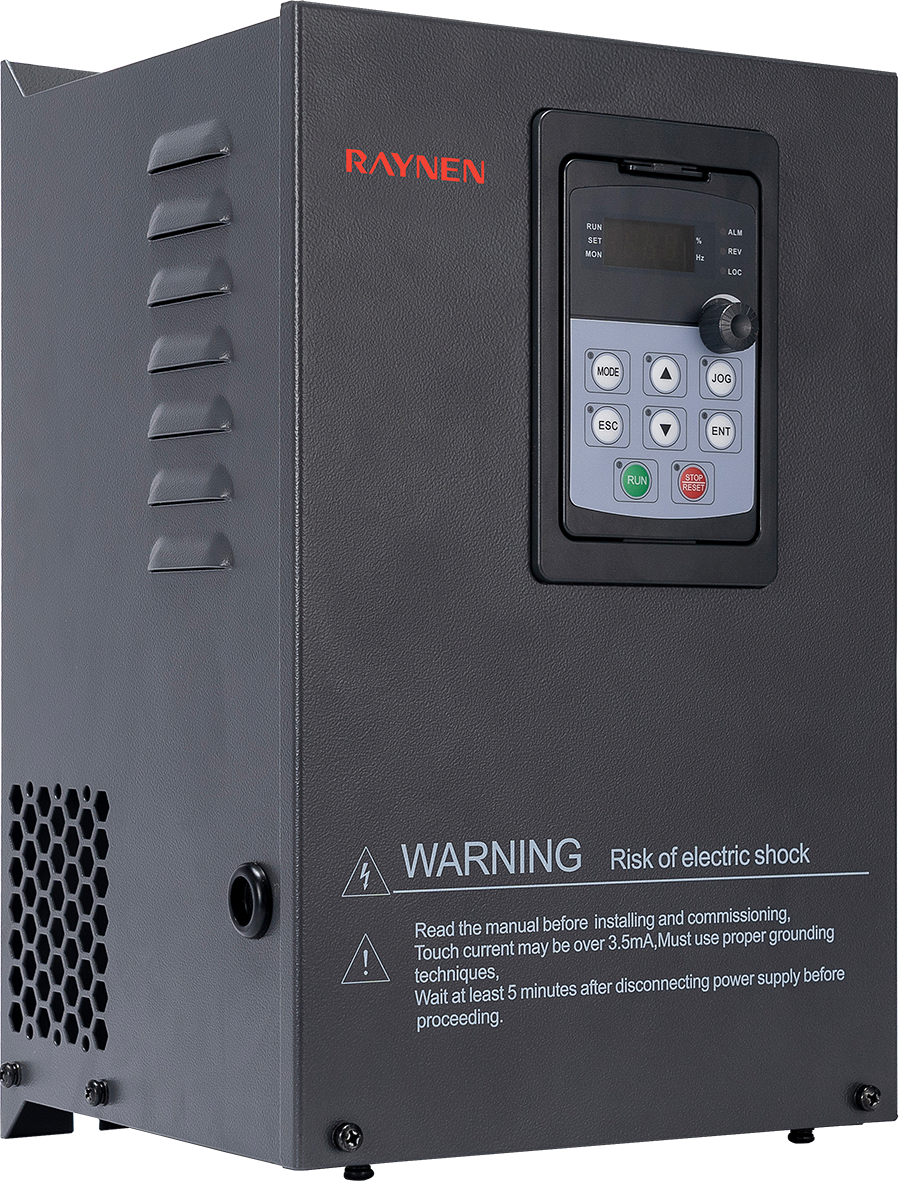

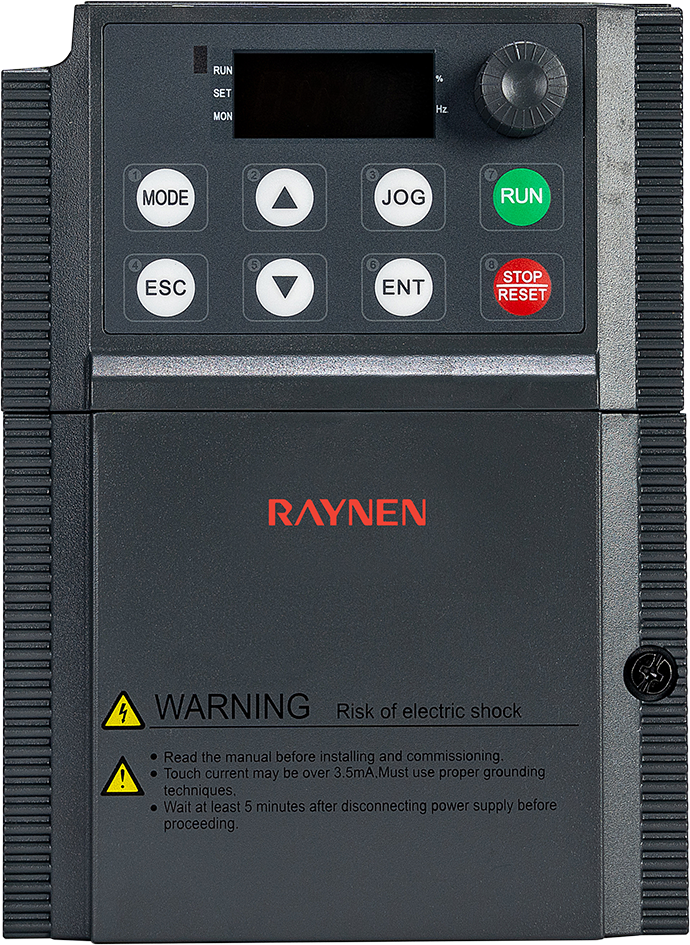

RV31系列通用型变频器

RV31通用型变频器,可广泛应用于各种异步电机的调速控制。产品依托32位DSP,采用国际领先的矢量控制算法,实现高性能、高精度的电机驱动控制,在提高产品的可靠性和环境的适应性同时,强化了客户易用性和行业专业化的设计,功能更优化、应用更灵活、性能更稳定。

选型表

  通用型380V型号


通用型380V
型号
G型机(重载)
P型机(轻载)产品尺寸
(H*W*D mm)
安装尺寸
(H1*W1 mm)
额定输入电流(A)
额定输出电流(A)
适配电机
(kW)
额定输入
电流(A)
额定输出
电流(A)
适配电机
(kW)
RV31-T3-0R4G/OR7P
2.1
1.5
0.40
3.6
2.60.75
145*107*144
135*95
RV31-T3-0R7G/1R5P
3.6
2.6
0.756.4
4.1
1.5
RV31-T3-1R5G/2R2P
6.4
4.11.58.75.52.2
RV31-T3-2R2G/3P
8.7
5.5
2.2
10.9
6.9
3
RV31-T3-3G/4P
10.9
6.9
3
149.5
4
200*138*134
188*124
RV31-T3-4G/5R5P
14
9.5
4
20.7
12.6
5.5
RV31-T3-5R5G/7R5P
20.7
12.6
5.5
26.518.5
7.5
232*153*164
220*139
RV31-T3-7R5G/11P
26.5
18.5
7.5
36.625
11
RV31-T3-11G/15P
36.6
25
11
403215
335*200*195
321*140
RV31-T3-15G/18P
40
321547
3818.5
RV31-T3-18G/22P
47
3818.5564522
RV31-T3-22G/30P
56
45
2270
6030
410*260*214
396*180
RV31-T3-30G/37P
70
60
3080
75
37
RV31-T3-37G/45P
80
75
3794
9245
520*288*236
500*200
RV31-T3-45G/55P
94
92
45
128
115
55
560*305*300
543*200
RV31-T3-55G/75P
128
115
55
160
15075
600*310*310
583*240
RV31T3-75G/90P
160
150
75
190
180
90
RV31-T3-90G/110P
190
180
90
225
215
110
RV31-T3-110G/132P
225
215
110
265
260
132720*355*345
698*240
RV31-T3-132G/160P
265
260
132
310
305
160
RV31-T3-160G/185P
310305
160
355
350
185
RV31-T3-185G/200P
355
350
185385
380
200
920*480*390
898*320
RV31-T3-200G/220P385
380
200
430
425220
RV31-T3-220G/250P
430
425220485
480250
1100*480*4051078*320
RV31-T3-250G/280P
485
480250545
530280
RV31-T3-280G/315P
545
530
280610
600
315
RV31-T3-315G/355P
610
600
315
665
650
3551100*650*465
1060*350
RV31-T3-355G
665
650
355---
RV31-T3-400G
785
725
400
---
RV31-T3-500G
890
860
500---
RV31-T3-560G
950
950
560---2200*1100*800
943*665
RV31-T3-630G
1100
1100
630
---
RV31-T3-710G
1280
1280710---2200*1400*800
1100*665
RV31-T3-800G
1380
1380
800---




  永磁同步型380V型号


永磁同步型380V
型号
G型机(重载)P型机(轻载)产品尺寸
(H*W*D mm)
安装尺寸
(H1*W1 mm)
额定输入
电流(A)
额定输出
电流(A)
适配电机
(kW)
额定输入
电流(A)
额定输出
电流(A)
适配电机
(kW)
RV31E-T3-0R4G/0R7P
2.1
1.5
0.4
3.6
2.6
0.75
145*107*144
135*95
RV31E-T3-0R7G/1R5P
3.62.6
0.75
6.44.1
1.5
RV31E-T3-1R5G/2R2P6.44.1
1.58.7
5.5
2.2
RV31E-T3-2R2G/3P8.7
5.52.2
10.96.9
3
RV31E-T3-3G/4P
10.9
6.9314
9.5
4
200*138*134
188*124
RV31E-T3-4G/5R5P
149.5
420.7
12.6
5.5
RV31E-T3-5R5G/7R5P
20.7
12.65.526.5
18.57.5
232*153*164220*139
RV31E-T3-7R5G/11P26.518.57.536.6
25
11
RV31E-T3-11G/15P36.6
25
11
40
32
15335*200*195
321*140




  通用690V型号


通用690V
型号
额定输入
电流(A)
额定输出
电流(A)
适配电机
(kW)
产品尺寸
(H*W*D mm)
安装尺寸
(H1*W1 mm)
孔径
(mm)
RV31-T6-18G/22P
28
22
18.5335*200*195
321*140
φ9
RV31-T6-22G/30P
38
28
22
RV31-T6-30G/37P40
35
30410*260*214
396*180
φ9
RV31-T6-37G/45P
47
4537
RV31-T6-45G/55P
55
5245740*290*310
720*240
φ9
RV31-T6-55G/75P
65
63
55
RV31-T6-75G/90P
85
86
75
840*290*330
820*240
φ12
RV31-T6-90G/110P
95
98
90
RV31-T6-110G/132P
118
121
110
RV31-T6-132G/160P
145
150
132
860*360*350
840*240φ14
RV31-T6-160G/185P
165175160
RV31-T6-185G/200P
190
198
1851050*740*400
1022*300
φ9
RV31-T6-200G/220P210
218
200
RV31-T6-220G/250P230240
220
RV31-T6-250G/280P255
270
250
1270*470*430
1242*300
φ16
RV31-T6-280G/315P290
305280
RV31-T6-315G/350P334
350315
RV31-T6-355G360
380
355
1100*650*465
1060*350
φ17
RV31-T6-400G411
430400
RV31-T6-500G
518
540
500
RV31-T6-560G578600
560
2200*1100*800
943*665
φ16
RV31-T6-630G655680630
RV31-T6-710G
740
774710


  基本应用功能
  低频转矩提升
  通过电压提升、转矩提升可分别提高V/F控制、无速度传感器矢量控制的低频转矩约0.1%~30.0%
  V/F曲线  直线型、多点型
  加减速曲线  直线或S型加减速;三组加减速时间;加减速时间范围:0-3200s
  自动电压调整(AVR)
  当电网电压变化时,能自动保持输出电压恒定
  内置PID  可方便实现过程控制的闭环控制系统
  直流制动
  直流制动范围:0.0Hz-最大频率;制动时间:0.0s-20.0s
  制动动作电流值:0%-100%
  点动控制
  可实现电机的即开即停;点动频率设定范围:0.0-20.0Hz
  点动停机方式:减速/自由/直流制动
  跳频
  可以设置3个跳频点及对应跳频范围,避免变频器在该频率带内运行
  多段速
  通过4个逻辑输入端口最多可以设置15个运行频率
  输入求和
  将2路模拟输入的代数运算结果作为频率设定,使频率设定更灵活
  2套电机参数切换
  可以设置两套电机参数,并自由切换以匹配当前被驱动电机
  变频器保护
  输入/输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
  电机保护
  电机热保护、电机电流限幅、电机过载、电机短路
  同步控制
  PM机型支持永磁同步电机控制




  电器特性
  输入电压
  三相交流,380-480V,50/60Hz
  输出电压
  0-100%输入电压,0.5Hz - 400Hz
  控制模式
  恒转矩V/F,二次方负载V/F,无位置传感器矢量控制,节能模式
  开关频率
  1.5kHz - 12kHz
  可以设置开关频率自动调节功能:温度升高时,自动降低开关频率
  温度恢复正常后,开关频率还原为初始值
  过电流能力
  150%额定输出电流60s,200%额定输出电流2s



  控制信号
  频率设定信号  集成操作面板
  薄膜开关(按键),调速旋钮(电位计)
  外部信号  UP/DOWN给定、模拟输入、多段速、外引面板、串行通信
  起停控制信号  集成操作面板
  RUN、STOP按键
  外部信号  逻辑输入端子、外引面板、串行通信




  控制电路特性
  可用内部电源
  5V
  24V
  5VDC ±5%,最大电流10mA,用于基准电位计
  24VDC ±5%,最大电流100mA,用于逻辑输入口
  模拟输入
  A11
  电压模拟输入:0-5VDC,或0-10VDC,阻抗为30k
  电流模拟输入:0/4-20mADC,阻抗为250Ω
  分辨率:10位A/D转换
  出厂默认设置:0-5VDC电压输入
  A12  电压模拟输入:0-10VDC,或PTC探头输入
  分辨率:10位A/D转换
  逻辑输入
  LI1-LI8  0-24VDC电源
  正逻辑(source)、负逻辑(sink)可选,出厂默认为负逻辑
  正转、反转、运行、故障复位、多段速等69种功能可选
  11kW(含)以下仅有4路:LI1-LI6
  逻辑输入
  AI1、AI2
  强制有效输入
  11kW(含)以下的变频器中,AI1、AI2可以设置为逻辑输入
  f309、f310为强制有效输入,上电期间其配置功能一直有效
  模拟输出
  AO1、AO2
  电压模拟输出:0-10VDC,最小负载阻抗为470Ω
  电流模拟输出:0/4-20mA,最大负载阻抗为700Ω
  分辨率:8位
  输出频率、输出电流、速度给定、串行输出数据等多种功能可选
  逻辑输出
  LO、CLO
  集电极开路,最大电流100mA,最大电压30VDC
  逻辑输出或脉冲输出可选,出厂默认设置为逻辑输出
  输出频率、输出电流、速度给定等多种输出功能可选
  继电器输出
  T1A、T1B、T1C
  T2A、T2B、T2C
  T1A常开,T1B常闭,T1C公共点
  T2A常开,T2B常闭,T2C公共点
  触点容量: 5A @ 250VAC,5A @ 30VDC
  故障、报警、设定频率到达等多种功能可选
  T1A默认故障,T2A默认运行
  串行通信

  MODBUS-RTU,2线RS-485,RJ45/端子接口




  保护功能
  变频器保护
  输入缺相保护、输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
  电机保护
  电机热保护、电机电流限幅、电机过载、电机短路




  环境特性
  防护等级
  IP20
  环境湿度
  95%无冷凝或积水
  工作温度/贮存温度  -10~40℃/-20~60℃
  海拔高度
  1000m以下
  冷却方式  强制风冷
  安装场所  室内
