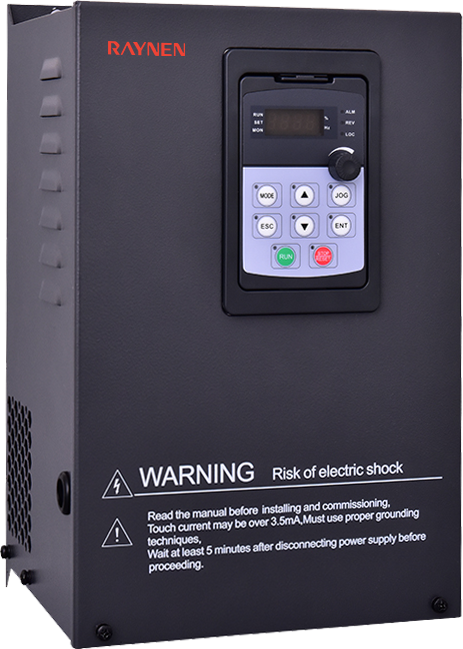

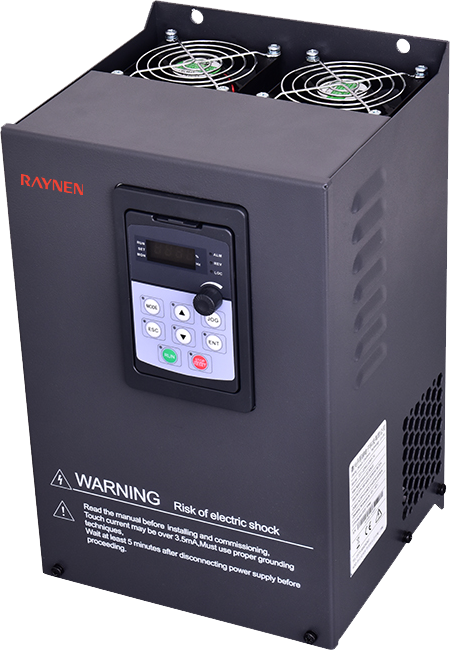

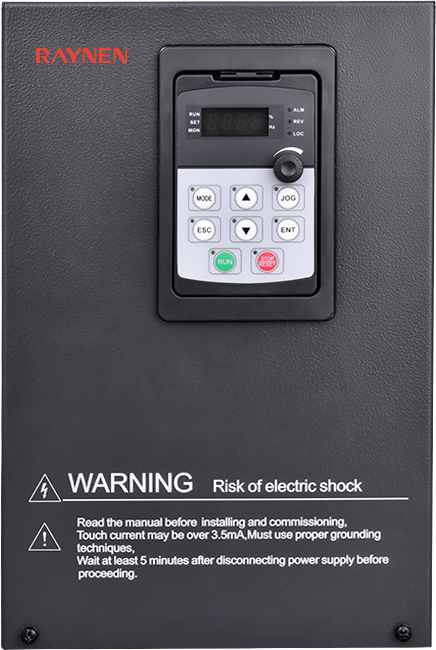

RV6000系列通用型变频器_低压变频器

变频器型号	G型机（重载）			P型机（轻载）
变频器型号	额定输入电流(A)	额定输出电流(A)	适配电机(kW)	额定输入电流(A)	额定输出电流(A)	适配电机(kW)
RV6000-T3-0R7G/1R5P	3.6	2.6	0.75	6.4	4.1	1.5
RV6000-T3-1R5G/2R2P	6.4	4.1	1.5	8.7	5.5	2.2
RV6000-T3-2R2G/3P	8.7	5.5	2.2	10.9	6.9	3
RV6000-T3-3G/4P	10.9	6.9	3	14	9.5	4
RV6000-T3-4G/5R5P	14	9.5	4	20.7	12.6	5.5
RV6000-T3-5R5G/7R5P	20.7	12.6	5.5	26.5	18.5	7.5
RV6000-T3-7R5G/11P	26.5	18.5	7.5	36.6	25	11
RV6000-T3-11G/15P	36.6	25	11	40	32	15
RV6000-T3-15G/18P	40	32	15	47	38	18.5
RV6000-T3-18G/22P	47	38	18.5	56	45	22
RV6000-T3-22G/30P	56	45	22	70	60	30
RV6000-T3-30G/37P	70	60	30	80	75	37
RV6000-T3-37G/45P	80	75	37	94	92	45
RV6000-T3-45G/55P	94	92	45	128	115	55
RV6000-T3-55G/75P	128	115	55	160	150	75
RV6000-T3-75G/90P	160	150	75	190	180	90
RV6000-T3-90G/110P	190	180	90	225	215	110
RV6000-T3-110G/132P	225	215	110	265	260	132
RV6000-T3-132G/160P	265	260	132	310	305	160
RV6000-T3-160G/185P	310	305	160	355	350	185
RV6000-T3-185G/200P	355	350	185	385	380	200
RV6000-T3-200G/220P	385	380	200	430	425	220
RV6000-T3-220G/250P	430	425	220	485	480	250
RV6000-T3-250G/280P	485	480	250	545	530	280
RV6000-T3-280G/315P	545	530	280	610	600	315
RV6000-T3-315G/355P	610	600	315	665	650	355
RV6000-T3-355G	665	650	355	-	-	-
RV6000-T3-400G	785	725	400	-	-	-
RV6000-T3-500G	890	860	500	-	-	-
RV6000-T3-560G	950	950	560	-	-	-
RV6000-T3-630G	1100	1100	630	-	-	-
RV6000-T3-710G	1280	1280	710	-	-	-
RV6000-T3-800G	1380	1380	800	-	-	-

■电气特性：

项目	电气特性
输入电压	三相交流，380-480V，50/60Hz ±5%
输出电压	0-100%输入电压0.5Hz - 400Hz
控制模式	恒转矩V/f,二次方负载V/f,无位置传感器矢量控制,节能模式
开关频率	1.5kHz - 12kHz 可以设置开关频率自动调节功能：温度升高时，自动降低开关频率；温度恢复正常后，开关频率还原为初始值。
过电流能力	150%额定输出电流60s，200%额定输出电流2s

■控制电路特性：

项目	控制电路特性
可用内部电源	5V	5VDC ±5%，最大电流10mA，用于基准电位计
可用内部电源	24V	24VDC ±5%，最大电流100mA，用于逻辑输入口
模拟输入	AI1	电压模拟输入：0-5VDC，或0-10VDC，阻抗为30k 电流模拟输入：0/4-20mADC，阻抗为250Ω 分辨率：10位A/D转换出厂默认设置：0-5VDC电压输入
模拟输入	AI2	电压模拟输入：0-10VDC，或PTC探头输入电压模拟输入：0-10VDC，或PTC探头输入
逻辑输入	LI1-LI8	0-24VDC电源正逻辑（source）、负逻辑（sink）可选，出厂默认为负逻辑正转、反转、运行、故障复位、多段速等69种功能可选 11kW（含）以下仅有4路：LI1-LI6
逻辑输入	AI1、AI2	11kW（含）以下的变频器中，AI1、AI2可以设置为逻辑输入
逻辑输入	强制有效输入	f309、f310为强制有效输入，上电期间其配置功能一直有效
模拟输出	AO1、AO2	电压模拟输出：0-10VDC，最小负载阻抗为470Ω 电流模拟输出：0-20mA，最大负载阻抗为700Ω 分辨率：8位输出频率、输出电流、速度给定、串行输出数据等多种功能可选出厂默认设置：0-10VDC电压输出
逻辑输出	LO、CLO	集电极开路，最大电流100mA，最大电压30VDC 逻辑输出或脉冲输出可选，出厂默认设置为逻辑输出输出频率、输出电流、速度给定等多种输出功能可选
继电器输出	T1A、T1B、T1C T2A、T2B、T2C	T1A常开，T1B常闭，T1C公共点 / T2A常开，T2B常闭，T2C公共点触点容量： 5A @ 250VAC，5A @ 30VDC 故障、报警、设定频率到达等多种功能可选
串行通信		串行通信

■保护功能：

项目	保护功能
变频器保护	输入缺相保护、输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
电机保护	电机热保护、电机电流限幅、电机过载、电机短路

■环境条件：

项目	环境条件
防护等级	IP20	工作温度 / 贮存温度	-10～50℃/ -20～60℃
冷却方式	强制风冷	湿度	95RH%以下（不得结）
安场装所	室内	海拔高度	1000m以下
