QDH880行车起重型变频器_专用变频器_福建睿能科技股份有限公司

变频器型号(380V)	重载应用			附件选型
变频器型号(380V)	额定输入电流(A)	输出电流(A)	适配电机 (kW)	外置交流输⼊电抗器	外置交流输出电抗器
QDH880-002-54CEB	2.1	1.5	0.4	QD-ACL-1R5-1	QD-OCL-1R5-1
QDH880-003-54CEB	3.6	2.6	0.75	QD-ACL-1R5-1	QD-OCL-1R5-1
QDH880-004-54CEB	6.4	4.1	1.5	QD-ACL-1R5-1	QD-OCL-1R5-1
QDH880-006-54CEB	8.7	5.5	2.2	QD-ACL-2R2-1	QD-OCL-2R2-1
QDH880-007-54CEB	10.9	6.9	3	QD-ACL-004-1	QD-OCL-004-1
QDH880-010-54CEB	14	9.5	4	QD-ACL-004-1	QD-OCL-004-1
QDH880-010-54CEB	20.7	12.6	5.5	QD-ACL-5R5-1	QD-OCL-5R5-1
QDH880-019-54CEB	26.5	18.5	7.5	QD-ACL-7R5-1	QD-OCL-7R5-1
QDH880-025-54CEB	36.6	25	11	QD-ACL-011-1	QD-OCL-011-1
QDH880-032-54CEB	40	32	15	QD-ACL-015-1	QD-OCL-015-1
QDH880-038-54CEB	47	38	18.5	QD-ACL-018-1	QD-OCL-018-1
QDH880-045-54CEB	56	45	22	QD-ACL-022-1	QD-OCL-022-1
QDH880-060-54CEB	70	60	30	QD-ACL-030-1	QD-OCL-030-1
QDH880-075-54CEB	80	75	37	QD-ACL-037-1	QD-OCL-037-1
QDH880-092-54CEB	94	92	45	QD-ACL-045-1	QD-OCL-045-1
QDH880-115-54CEB	128	115	55	QD-ACL-055-1	QD-OCL-055-1
QDH880-150-54CEB	160	150	75	QD-ACL-075-1	QD-OCL-075-1
QDH880-180-54CEB	190	180	90	QD-ACL-110-1	QD-OCL-110-1
QDH880-215-54CEB	225	215	110	QD-ACL-110-1	QD-OCL-110-1
QDH880-260-54CEB	265	260	132	QD-ACL-132-1	QD-OCL-132-1
QDH880-305-54CEB	310	305	160	QD-ACL-160-1	QD-OCL-160-1
QDH880-350-54CEB	355	350	185	QD-ACL-185-1	QD-OCL-185-1
QDH880-380-54CEB	385	380	200	QD-ACL-220-1	QD-OCL-220-1
QDH880-425-54CEB	430	425	220	QD-ACL-220-1	QD-OCL-220-1
QDH880-480-54CEB	485	480	250	QD-ACL-280-1	QD-OCL-280-1
QDH880-530-54CEB	545	530	280	QD-ACL-280-1	QD-OCL-280-1
QDH880-600-54CEB	610	600	315	QD-ACL-315-1	QD-OCL-315-1

■ 性能与配置：

基本应用功能
低频转矩提升	通过电压提升、转矩提升可分别提⾼ V/F 控制、⽆速度传感器⽮量控制的低频转矩约 0.1%~30.0%
V/F曲线	直线型、多点型
加减速曲线	直线或S型加减速；三组加减速时间；加减速时间范围：0-3200s
自动电压调整(AVR)	当电⽹电压变化时，能⾃动保持输出电压恒定
内置PID	可⽅便实现过程控制的闭环控制系统
直流制动	直流制动范围：0.0Hz - 最⼤频率；制动时间：0.0s-20.0s；制动动作电流值：0%-100%
点动控制	可实现电机的即开即停；点动频率设定范围：0.0-20.0Hz；点动停机⽅式：减速/⾃由、直流制动
跳频	可以设置3个跳频点及对应跳频范围，避免变频器在该频率带内运⾏
多段速	通过4个逻辑输⼊端⼝最多可以设置15个运⾏频率
输入求和	将2路模拟输⼊的代数运算结果作为频率设定，使频率设定更灵活
2套电机参数切换	可以设置两套电机参数，并⾃由切换以匹配当前被驱动电机

电气特性
输入电压	对于QDH880-3TXXXX：三相交流，380-480 V，50/60Hz ±5%
输出电压	0-100%输⼊电压，0.5Hz-400Hz
控制模式	恒转矩 V/F，⼆次⽅负载 V/F，⽆位置传感器⽮量控制，节能模式
开关频率	1.5kHz-12kHz 可以设置开关频率⾃动调节功能：温度升⾼时，⾃动降低开关频率温度恢复正常后，开关频率还原为初始值
过电流能力	标准应⽤：120%额定输出电流60s，160%额定输出电流2s 重载应⽤：150%额定输出电流60s，200%额定输出电流2s

控制信号
频率设定信号	集成操作面板	面板按键
频率设定信号	外部信号	UP/DOWN 给定、模拟输⼊、多段速、外引⾯板、串⾏通信
起停控制信号	集成操作面板	RUN、STOP 按键
起停控制信号	外部信号	逻辑输入端子、外引面板、串行通信

保护功能
变频器保护	输⼊缺相保护、输出缺相保护、⽋载检测、过转矩保护、⽋压保护、过压保护、过流保护、过热保护、相间短路保护
电机保护	电机热保护、电机电流限幅、电机过载、电机短路

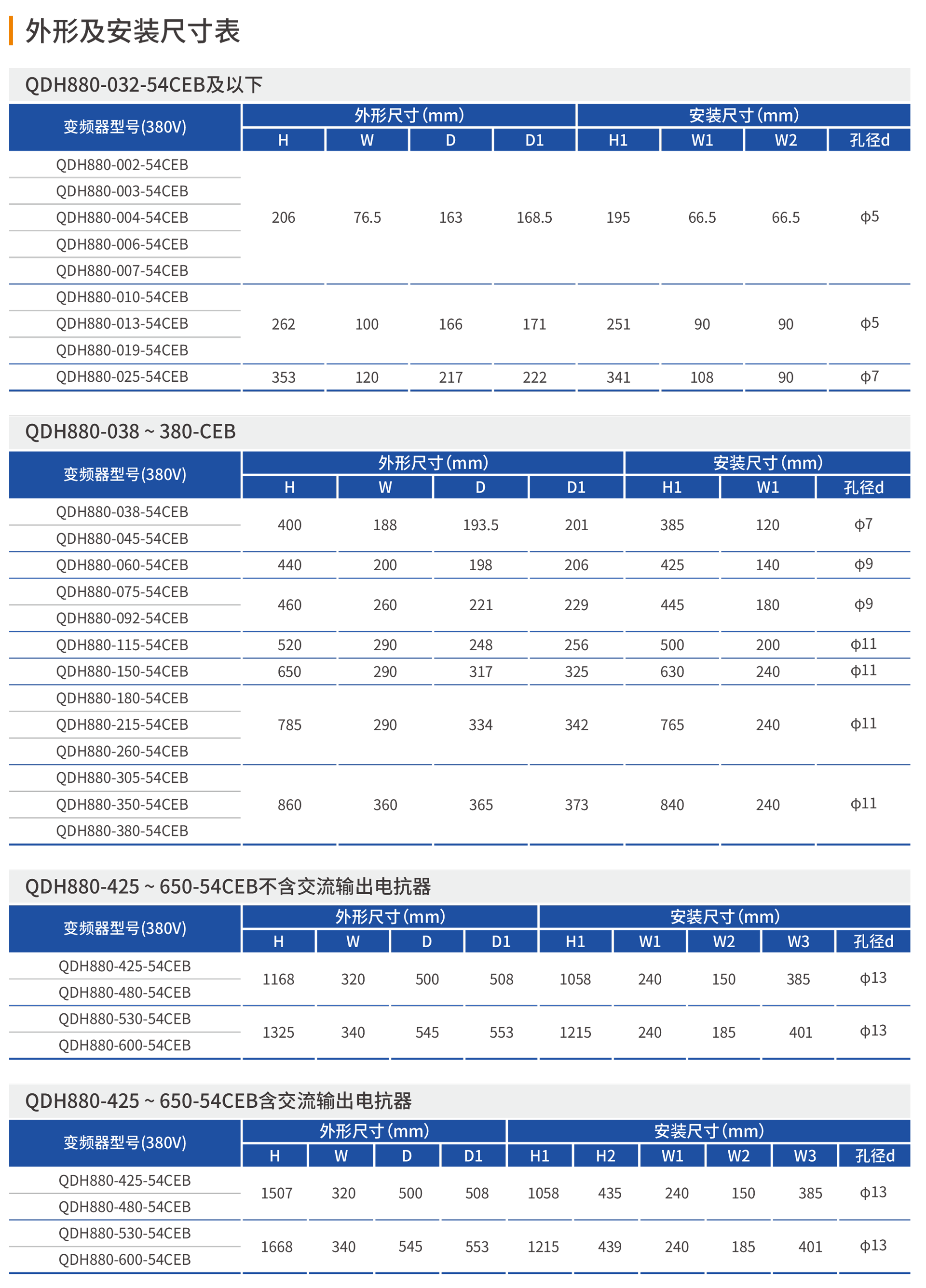

■ 外形尺寸图：
